Signal Anpassung; Sinus zu Rechteck
Die Schaltung habe ich von http://www.msextra.com/manuals/MS_Extra_Ignition_Hardware_Manual.htm#bosch22 übernommen. Es wurden kleinere Veränderungen vorgenommen, die auf die Beschaffungsproblematik zurückzuführen ist. Die Bauteile sind für weniger als 6 Euro zu haben.

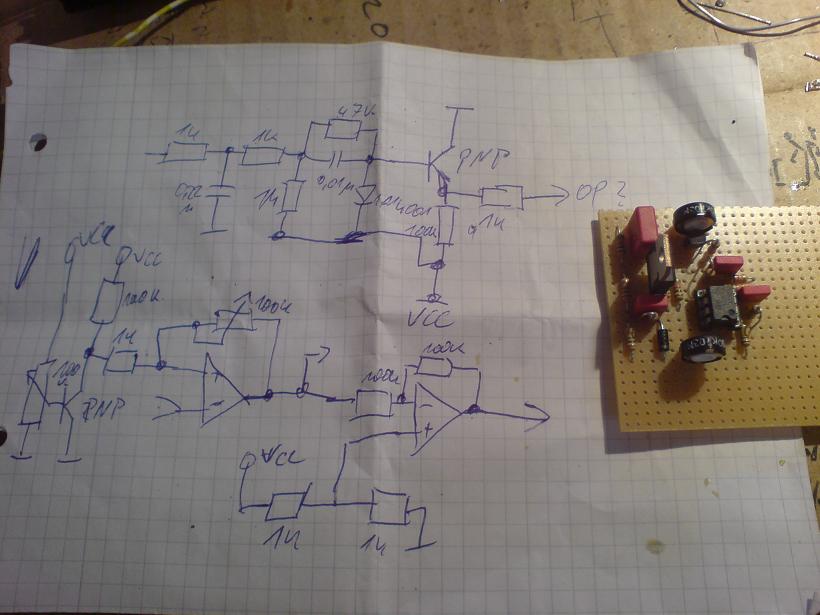

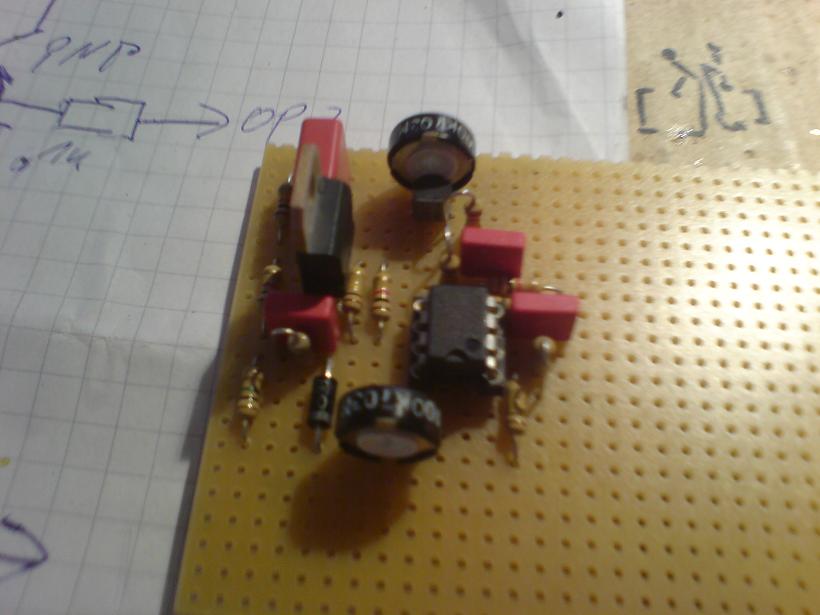

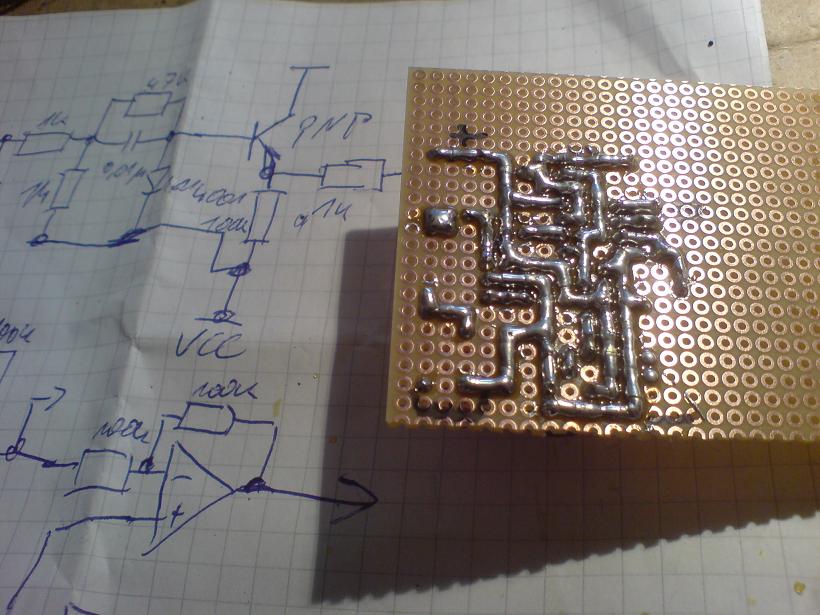

Der erste Versuch fand auf einem kleinen Stück Lochraster Platine statt. Siehe Bilder.
Eagle Schaltplan : hier ; Eagle Board in SMD : hier .

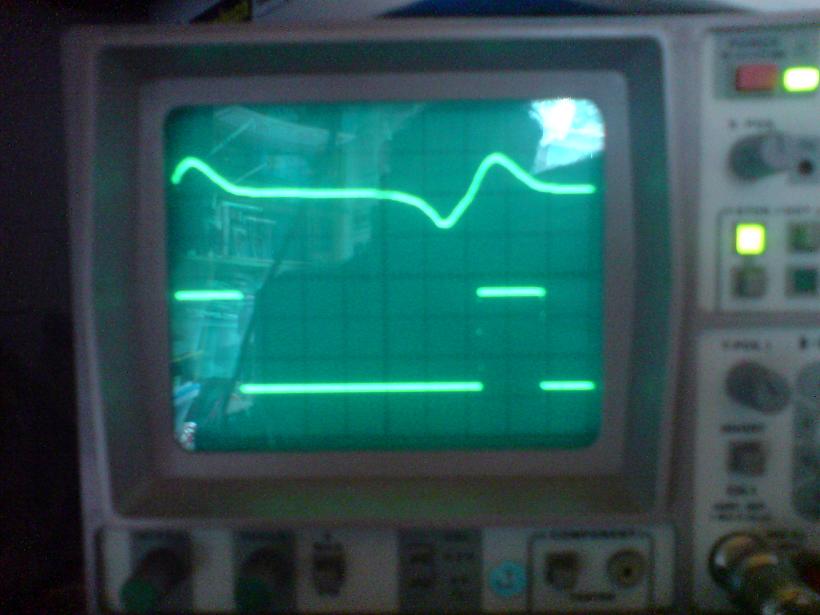

Die Obere Kurve ist vom Sensor, die untere Kurve vom Ausgang.
